Atmosphärischer Flugstrom-Verbrennungsreaktor (BTS-VR)

Grundlagenuntersuchungen

Untersuchungen zur Emissionsminderung, Brennstoffcharakterisierung sowie zum Verschlackungs- und Verschmutzungsverhalten

Technik des atmosphärischen Verbrennungsreaktors (20 kWth)

Der Verbrennungsreaktor besteht aus einem elektrisch beheizten Keramikrohr mit einem Durchmesser von 0,2 m und einer Länge von 2,5 m. Über die abschnittsweise Beheizung mit einer Heizleistung von ca. 58 kW (el.) kann der Verbrennung ein Temperaturprofil aufgeprägt werden. Die Beheizung ist gegliedert in fünf Heizzonen mit 2 x 12 und 3 x 8 SiC-Heizelementen, die eine maximale Nenntemperatur von 1500 °C erlaubt. Die Brennstoffdosierung erfolgt volumetrisch über eine Dosierwaage, die für einen Kohlenmassenstrom von 1 bis 5 kg/h ausgelegt ist. Über eine weitere Dosierung kann ein Reduktionsbrennstoff (gasförmig oder fest) bei Brennstoffstufung zugegeben werden. Die Verweilzeiten in der Reduktionszone können zwischen 0,5 und 6 Sekunden variiert werden.

Die Probenahme erfolgt durch eine vertikal verschiebbare temperierte Sonde mit deren Hilfe Feststoff- und Rauchgasproben, bei beliebigen Verweilzeiten, für  Analysen entnommen werden können.

Die Anlage ermöglicht Untersuchungen zur Emissionsminderung, Brennstoffcharakterisierung sowie zum Verschlackungs- und Verschmutzungsverhalten.

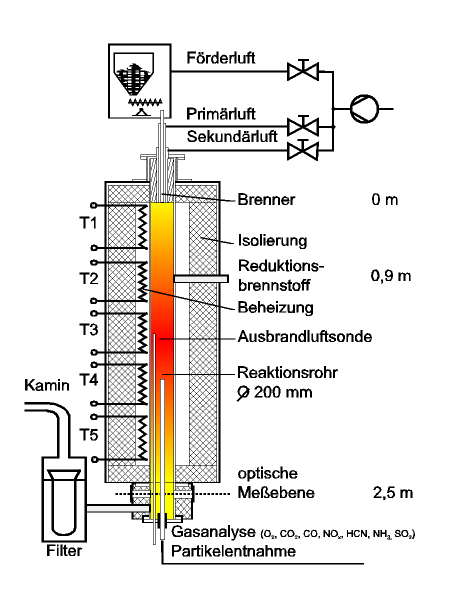

Schema des atmosphärischen Flugstrom-Verbrennungsreaktors (BTS-VR)
Schema des atmosphärischen Flugstrom-Verbrennungsreaktors (BTS-VR)

Konfiguration

Technische Daten
Druck: Atmosphärendruck
Temperatur: 800 - 1500 °C
Brennstoff: Kohlenstaub
Brennstoffmassenstrom: 1-5 kg/h
Reaktionsrohrlänge: 2500 mm
Reaktionsrohrdurchmesser: 200 mm
Volumenstrom: max. 23 Nm3/h
Verweilzeit: 0.5 - 6 s



Untersuchungsschwerpunkte am BTS-VR

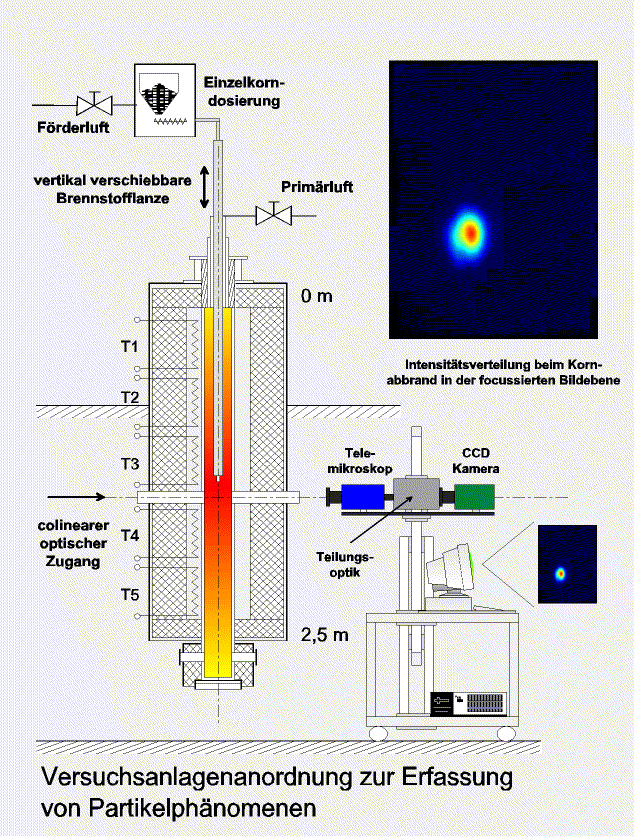

Versuchsanlagenanordnung zur Erfassung von Partikelphänomenen
Versuchsanlagenanordnung zur Erfassung von Partikelphänomenen

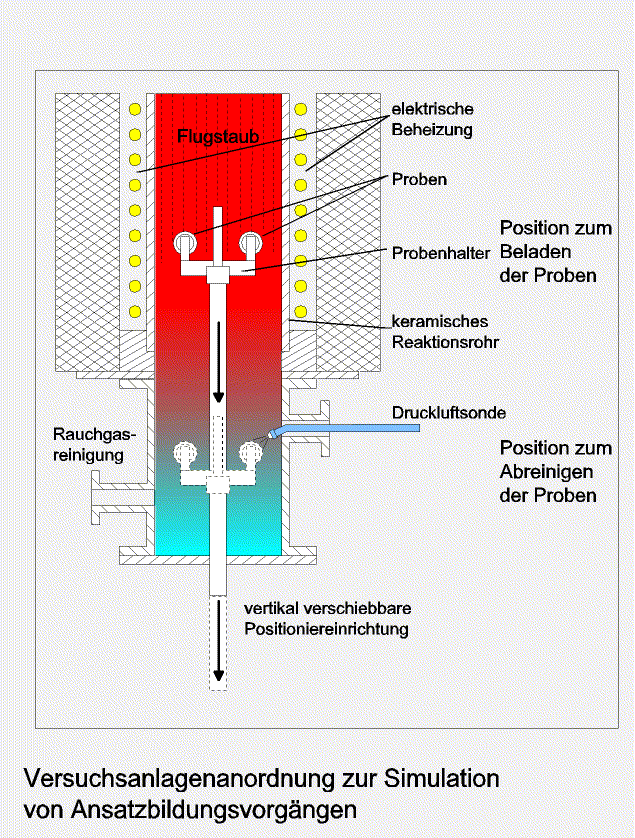

Versuchsanlagenanordnung zur Simulation von Ansatzbildungsvorgängen
Versuchsanlagenanordnung zur Simulation von Ansatzbildungsvorgängen

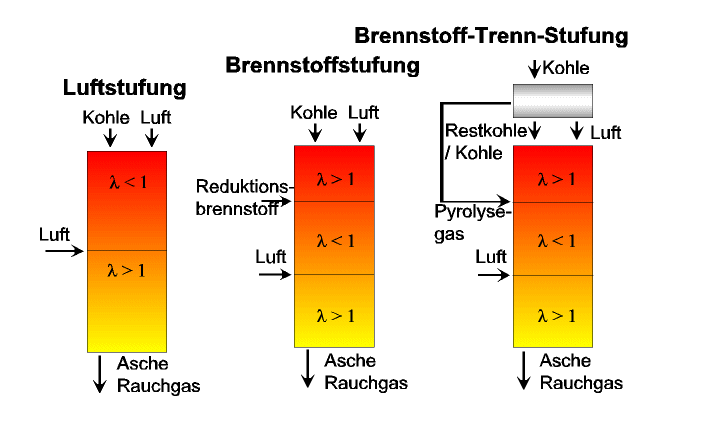

Versuchsanlagenanordnungen zur Untersuchung von Emissionsminderungsmaßnahmen
Versuchsanlagenanordnungen zur Untersuchung von Emissionsminderungsmaßnahmen

Kontakt

Dieses Bild zeigt Jörg Maier

Jörg Maier

Dipl.-Ing.

Leiter der Abteilung Kraftwerks- und Industriefeuerungen (KWF)
